Jak nawigować w terenie za pomocą mapy i kompasu? Część I.

Według mapy stoimy na tamtym wzgórzu. Czy ty też tego doświadczyłeś? W naszym cyklu o mapach i orientacji w górach dowiesz się, jak uniknąć zgubienia się oraz jak korzystać z mapy i kompasu do biegów na orientację. Apropos, czy wiesz co to jest równy dystans?

Orientacja w górach jest warunkiem wstępnym bezpiecznego dostępu do wszystkich aktywności. W końcu sztuka orientacji w terenie jest warunkiem wstępnym do samodzielnego wędrowania. Praca z papierową mapą nie zastąpi najnowocześniejszej nawigacji GPS. Kiedy mówimy mapa, musimy również dodaćkompas do biegów na orientację.

MAP

Do czego przydaje się mapa?

Jeśli korzystasz z mapy, możesz odpowiednio zaplanować swoją wędrówkę. Na podstawie zmierzonych odległości, odczytów wysokości, widocznych punktów w terenie itp. musimy zawsze wiedzieć, gdzie się znajdujemy i być w stanie odnaleźć się na mapie. Umiejętność orientowania mapy zgodnie z rzeczywistym terenem jest niezbędna. Jeśli podczas wędrówki będziemy często spoglądać na mapę i określać na niej swoje położenie, wkrótce nabierzemy wystarczającej wprawy, a orientacja w terenie stanie się przyjemną czynnością, a nie stresującym, nielubianym obowiązkiem.

Sztuka orientacji w terenie

Musimy umieć odnaleźć się w terenie, musimy umieć zwizualizować sobie naszą trasę. Korzystamy z obserwacji terenu, mapy lub pamięci (poprzednie, identyczne wędrówki). Po drodze musimy być w stanie oszacować odległość, kierunek, nachylenie, wysokość itp. Zawsze staramy się odbierać ważne informacje za pomocą wszystkich naszych zmysłów, np. w którym kierunku wieje wiatr, gdzie płynie strumień, gdzie powierzchnia śniegu jest pokryta skorupą itp. Nadal możemy trenować i rozwijać nasz zmysł orientacji, nawet jeśli nie jesteśmy naturalnie obdarzeni dobrym zmysłem orientacji. We mgle, szczególnie w trudnym terenie, nawigacja może być bardzo trudna bez pomocy pomocy technicznych. Dlatego musimy wiedzieć, jak korzystać z mapy, kompasu na orientację, wysokościomierza i GPS oraz mieć te narzędzia zawsze przy sobie.

Charakterystyka mapy

Zajmiemy się wyłącznie mapami topograficznymi. Inne mapy nie nadają się do orientacji w terenie i mogą być używane tylko do bardzo zgrubnego wyobrażenia. Mapa jest rzutem krajobrazu narysowanym z wysokości. Jedyną wielkością, która dokładnie odpowiada rzeczywistości na mapie, jest kąt. Na przykład kąt ścieżki w serpentynie jest taki sam na mapie i w rzeczywistości. W przeciwieństwie do odległości, która jest skalowana. Na półkuli północnej, prawie bez wyjątku, północ ma tendencję do znajdowania się przy górnej krawędzi mapy. Obcojęzyczne oznaczenia dominują obecnie na wszelkiego rodzaju kompasach. Tak więc północ to N, południe to S, wschód to E, a zachód to W.

Szczególną cechą map jest cieniowanie rzeźby terenu. Im lepiej narysowane jest cieniowanie, tym bardziej plastycznie wygląda mapa. Chociaż w rzeczywistości słońce świeci przez większość dnia z kierunków mniej więcej południowych, na mapach słońce "świeci" z północnego zachodu, a cienie na mapie są zgodne z tą konwencją.

Co nas interesuje

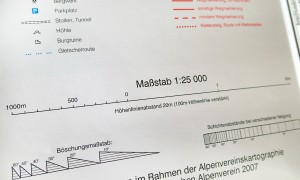

Wszystkie opisane poniżej informacje powinny być wprowadzone w tyradzie mapy lub na jej marginesach. Podstawową wielkością są skale pomiarowe. Na wsi najchętniej używamy map w skali 1:25000, najmniejszą używaną skalą pomiarową jest 1:50000. Tylko mapa 1:25000, zwana mapą "dwudziestką piątką", pozwoli nam na naprawdę dokładną ocenę szczegółów, a zwłaszcza na pomiar nachylenia stoku, co może być kluczowe przy podejmowaniu decyzji. Dla lepszego wyobrażenia, skala jest często rysowana na mapie w formie linii ilustracyjnej. W przypadku mapy 25 000 cm, 1 cm na mapie reprezentuje rzeczywiste 25 000 cm = 250 m. Odległość 1 km jest zatem reprezentowana przez 4 cm na takiej mapie.

Ważna jest również równa odległość, czyli informacja o tym, jaki pionowy odstęp odpowiada sąsiednim konturom (liniom łączącym miejsca o tej samej wysokości). Zwykle jest to 20 m, przy czym linie konturowe reprezentujące całe setki są zwykle wyróżnione nieco grubszą linią.

Pomiar nachylenia na mapie

Na arkuszu planowania (Planzeiger) mamy skalę interwałów konturów dla map 1:25 000 i 1:50 000 oraz dla interwałów konturów 20 m lub 10 m. Na mapie mamy zbocze, którego nachylenie chcemy zmierzyć, zazwyczaj wybieramy najbardziej stromy punkt zbocza. Krawędź skali jest umieszczona prostopadle do konturów.

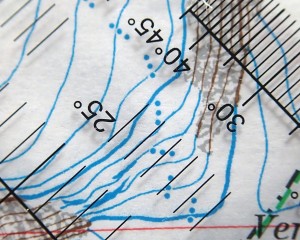

Przesuń skalę tak, aby linie na skali pokrywały się z konturami. W tym przypadku zmierzyliśmy 25°. Użycie szkła powiększającego zwiększa dokładność pomiaru.

UWAGA! Można zmierzyć tylko średnie nachylenie, w rzeczywistości nachylenie może być bardziej strome na krótkim odcinku.

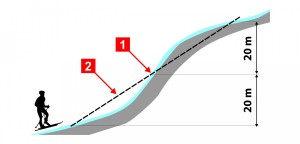

1. najbardziej stromy punkt zbocza
2. Średnie (zmierzone) nachylenie stoku

Podana jest również historia publikacji danego arkusza, tj. liczba wydań wraz z rokiem publikacji. Jednak rok statusu lodowca jest bardzo ważny dla praktyki. Ma to kluczowe znaczenie w obliczu dramatycznej utraty lodowców w ostatnich latach, dlatego ważne jest, aby uwzględnić zmiany w trasach i zapytać kompetentne osoby (kierownika schroniska, przewodnika górskiego) przed wędrówką.

Ważny jest również rok ostatniej aktualizacji oznaczonych szlaków, ponieważ uwzględniają one zmiany w terenie. Niektóre mapy pokazują tylko szlaki letnie lub zimowe, a czasem oba.

Bieguny magnetyczne i geograficzne, deklinacja

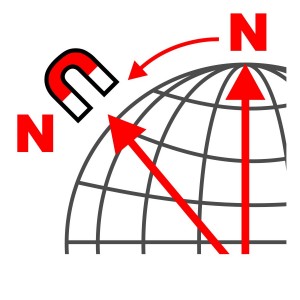

Igła kompasu wskazuje północ magnetyczną, która nie pokrywa się z północą geograficzną. Dzieli je odległość około 1500 km.

Kąt między magnetycznym biegunem północnym a geograficznym biegunem północnym, mierzony z określonej pozycji, nazywany jest deklinacją. Wartość deklinacji wyrażona w stopniach może być wschodnia lub zachodnia i wyrażona odpowiednio jako wartość dodatnia lub ujemna.

Odchylenia te są zwykle wskazywane na mapach, ale odgrywają one jedynie znikomą rolę w praktycznej orientacji w Europie kontynentalnej. Na marginesie mapy znajduje się zwykle legenda, która zawiera informacje o tym, co oznaczają różne symbole, linie i obszary narysowane na mapie.

Mapa deklinacji izogonicznej

Izogony to linie o identycznej deklinacji (odstęp 5°). Litera W oznacza deklinację zachodnią, litera E lub brak znaku oznacza deklinację wschodnią.

Mapy muszą być zmieniane i nieznacznie modyfikowane w czasie. Na przykład w Europie Środkowej linia zerowa (patrz mapa) przesuwa się średnio o 5 km na zachód rocznie.

Nachylenie

Sercem kompasu do biegów na orientację jest igła. Aby upewnić się, że igła działa prawidłowo, kompas do biegów na orientację należy trzymać poziomo.
Igła reaguje na pole magnetyczne Ziemi. Oprócz wskazywania północy (w kierunku poziomym) dzięki liniom sił, reaguje również na nachylenie (w kierunku pionowym).
Objawia się to tym, że jeden koniec igły jest przyciągany do sufitu lub dna obudowy i przestaje działać z powodu tarcia o ściany. Aby zapobiec temu problemowi, igła jest wyważana.

Jeśli kupisz kompas do biegów na orientację w Europie Środkowej, może on prawie nie działać na półkuli południowej.
Rozwiązaniem jest niemagnetyczna, tak zwana globalna igła. Takie igły działają na całym świecie bez ograniczeń.

Pola magnetyczne Ziemi mogą wpływać na równowagę igły kompasu. Zjawisko to nazywane jest inklinacją i prowadzi do utraty równowagi. Dzieje się tak, gdy kompas wkracza w inną strefę geograficzną. Dlatego, aby igła kompasu wskazywała prawidłowo, kompas musi być wyważony do różnych stref. Dzięki nowemu 2-strefowemu systemowi kompasów Suunto, kompasy te są teraz wyważone tylko dla 2 stref, półkuli północnej lub południowej, przy czym kompasy mają większy zakres zachód-wschód. Kompas wykonany dla półkuli północnej będzie działał prawidłowo, nawet jeśli podróż zabierze Cię na krótką drogę na półkulę południową i odwrotnie. Kompasy ze strzałką GLOBAL wskazują dokładnie cały świat.

Różnice regionalne

Austria

W sąsiedniej Austrii arkusze map publikowane przez OEAV - Alpenverein są zdecydowanie najlepsze.
Są one w skali 1:25000 i są publikowane w wersji letniej i zimowej. Mapy Kompass i Freytag&Berndt są najczęściej reprezentowane na rynku. Są one jednak w skali 1:50000, a ich jakość i dokładność nie są wystarczające do poważnej, dokładnej orientacji.

Szwajcaria

Szwajcaria jest mapową potęgą. Mapy są publikowane w najwyższej jakości przez krajowe biuro topograficzne. Lokalne mapy słyną z doskonałego odwzorowania rzeźby terenu. Cały kraj pokryty jest szczegółowymi arkuszami 1:25000 (brązowy tytuł). Nie zawierają one oznaczonych szlaków ani zimowych wędrówek. Te natomiast pojawiają się na arkuszach w skali 1:50000, które służą jako podstawowe informacje o szlakach. Wersja letnia (tytuł pomarańczowy) ma w oznaczeniu cyfrę "T", np. Mischabel 284 T, wersja zimowa (tytuł niebieski) "S", np. 284 S (obejmująca tylko Alpy). Można kierować się tymi dokładnymi "50-tkami", ale "25-tki" zapewniają bardziej precyzyjną orientację i powinny być używane do nawigacji w terenie. 50-tki zawierają wiele dodatkowych informacji na odwrocie - ważne numery telefonów, listę schronisk z kontaktami, podstawowe informacje o przedstawionych wędrówkach (trudność, czas) i ogólne porady dotyczące poruszania się po górach. Na szwajcarskich mapach nie znajdziesz legendy (objaśnienia wszystkiego, co narysowano na mapie - linii, obszarów, skrótów itp.); jest to zwięźle zrobione w formie składanego akordeonu, który można uzyskać za darmo od lokalnych sprzedawców.

Francja

Najlepsze mapy Francji są publikowane przez państwowy instytut IGN; wydanie TOP 25 w skali 1:25000 jest doskonałe. Zazwyczaj arkusze zachodnie (np. 3531OT) i wschodnie (np. 3531ET) są wydawane pod jednym czterocyfrowym numerem. Szczególną cechą tych map jest wykreślona równa odległość konturów w odstępach co 10 m. Należy jednak uważać na mapy graniczne. Na przykład często używany arkusz 3630 OT Chamonix pokazuje kontury 10 m na terytorium Francji i 20 m na sąsiednich górach włoskich i szwajcarskich, jak to zwykle bywa w tych krajach. Inne użyteczne francuskie mapy o przyzwoitej jakości są dostarczane w skali 1:50000 przez Didiera Richarda.

Włochy

Najlepszymi mapami do wykorzystania na terytorium Włoch są Tabacco, niezłe dwadzieścia pięć, z nieco gorszą edycją IGN. Włochy nie są bynajmniej mapową potęgą.

Inne kraje

Doskonałe mapy można znaleźć w Skandynawii. W innych krajach Europy Zachodniej mapy są generalnie wystarczającej jakości, ale sytuacja jest znacznie gorsza na wschodzie, tj. w popularnej Rumunii, Bułgarii, Albanii czy krajach byłego Związku Radzieckiego. Miłym zaskoczeniem są natomiast mapy w Nepalu.

Czeskie mapy to klasa światowa. Pięćdziesiąt map wydanych przez Czeski Klub Turystyczny na podstawie danych Wojskowego Instytutu Kartograficznego nie ma sobie nic do zarzucenia. Wśród rowerzystów popularne są te specjalne z żółtego wydania KČT, a także z wydawnictwa Shocart. Doskonałą jakość otrzymamy również w sąsiedniej Słowacji.

Kompatybilność z GPS

Wszystkie nowoczesne, solidne mapy są obecnie kompatybilne z GPS. Innymi słowy - możemy "odnaleźć" się na mapie po współrzędnych zmierzonych przez urządzenie, a z kolei współrzędne odczytane z mapy możemy wprowadzić do urządzenia. Aby to zrobić, musimy jednak znać dane geodezyjne. Istotny jest typ współrzędnych i elipsoida, które muszą być podane w tytule mapy. Powierzchnia ziemi w obszarze mapy podąża za tak zwaną geoidą (elipsoidą). Na przykład w Austrii używane są współrzędne UTM i elipsoida WGS 84. Obie wartości są wprowadzane do urządzenia GPS.
Zazwyczaj używana jest siatka współrzędnych prostokątnych (UTM), zwykle kwadraty 1x1 km. W ten sposób cała mapa jest pokryta wzajemnie prostopadłymi liniami w kierunku północ-południe i wschód-zachód, oddalonymi od siebie o 1000 m, co na mapie 25-metrowej stanowi siatkę linii oddalonych od siebie o 4 cm.

Mapy cyfrowe

Wraz z rozwojem GPS, stały się one logicznie ważniejsze. Całe sekcje map można teraz załadować na karty pamięci instrumentów nawigacyjnych. Z pewnością nie zastąpią one klasycznych map papierowych podczas wędrówek. Ograniczeniem jest rozmiar wyświetlacza.
Digimapy są jednak idealne do rejestrowania wędrówek w zaciszu własnego domu. Za pomocą oprogramowania można wprowadzić zaplanowaną trasę na komputerze i przesłać ją do GPS.

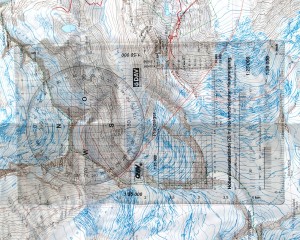

Wskazówka. "Planzeiger". Z jego pomocą możemy szybko i dokładnie zmierzyć azymut na mapie, określić odległość i nachylenie stoku oraz odczytać współrzędne dla GPS.

Następny w serii Praca z mapą

Chcesz dowiedzieć się więcej? Przeczytaj drugą część serii zatytułowaną Jak nawigować w terenie za pomocą mapy i kompasu na orientację? Część II
