Jak nawigować w terenie za pomocą mapy i kompasu? Część II

Oprócz mapy, do prawidłowej orientacji w terenie potrzebne jest również opanowanie posługiwania się kompasem do biegów na orientację. Ten artykuł pomoże ci dowiedzieć się, jak prawidłowo zorientować mapę, jak określić azymut w terenie lub na mapie. Czy wiesz, która strona świata znajduje się pod kątem 270 stopni?

Kompas do orientacji w terenie

Akompas z kątomierzem jest używany od XIV wieku i nadal jest kluczowym narzędziem do tworzenia map. Działa na zasadzie magnetyzmu ziemskiego.
Igła magnetyczna kompasu wskazuje kierunek północny dzięki działaniu linii sił. Im bardziej na północ, tym bardziej zauważalny jest efekt deklinacji.

Deklinacja, czasami nazywana wariacją, to zmienne (w zależności od miejsca i czasu) odchylenie kątowe między północą magnetyczną a geograficzną. Jej wartość dla danego obszaru jest podana na mapie, a dobrej jakości mapa powinna być w stanie ją skorygować. W Europie kontynentalnej odchylenie jest pomijalne, ale na przykład w Skandynawii lub Islandii musimy wziąć pod uwagę deklinację.

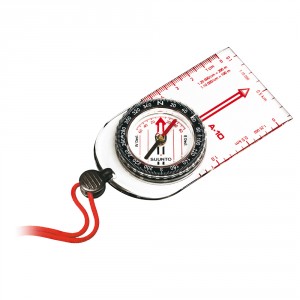

Ważne części kompasu do biegów na orientację

Etui

Obudowa chroni wrażliwe środowisko igły magnetycznej, która w modelach wysokiej jakości porusza się w obudowie wypełnionej cieczą. Zwykle pozwala na działanie kompasu w temperaturach od -30ºC do +50ºC. Obudowa obraca również skalę kątomierza w krokach co 1 do 2 stopni. Preferowana jest przezroczysta obudowa o jak największej średnicy. Ułatwia to odczyt azymutu z wykresu. Przezroczysta obudowa ma linie północ-południe i linie określające północ dla igły.

Igła

Sercem kompasu jest igła. Aby igła działała prawidłowo, konieczne jest trzymanie kompasu poziomo. Igła reaguje na pole magnetyczne Ziemi. Oprócz wskazywania północy (w kierunku poziomym), reaguje również na nachylenie (w kierunku pionowym). Objawia się to tym, że jeden koniec igły jest przyciągany do sufitu lub dna obudowy i przestaje działać z powodu tarcia o ściany. Aby zapobiec temu problemowi, igła jest wyważana. Jeśli kupisz kompas do biegów na orientację w Europie Środkowej, może on prawie nie działać na półkuli południowej. Rozwiązaniem jest niemagnetyczna, tzw. globalna igła. Taka igła działa na całej kuli ziemskiej bez ograniczeń. Północny koniec igły jest zwykle oznaczony na czerwono. Fluorescencyjny pasek na igle ułatwia nawigację w ciemności.

Pomiar

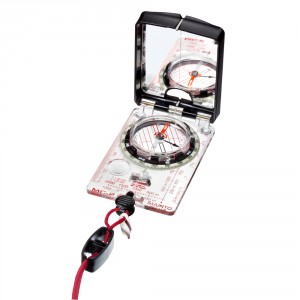

Celowniki działające na zasadzie "celownik do celownika" są bardzo ważne dla zwiększenia dokładności pomiaru azymutu. Im dalej od siebie znajdują się celownik tylny i przedni, tym dokładniejszy jest pomiar. Niezbędne jest również lusterko, w którym możemy obserwować względne położenie igły i cech "północy". Znaczne przyspieszenie i udoskonalenie wyznaczania azymutu przynosi celownik pryzmatyczny, gdzie w polu widzenia widzimy jednocześnie zarówno wartość kąta na skali, jak i miejsce w terenie, którego azymut mierzymy. Niektóre z bardziej zaawansowanych kompasów wyposażone są również w inklinometr (klinometr), który przydaje się szczególnie zimą podczas oceny zagrożenia lawinowego.

Możemy również użyć smyczy na szyję podczas pomiaru azymutu celu znajdującego się na dużej wysokości.
Wytrzymałość kompasu jest ważna głównie ze względu na ochronę płynnej obudowy przed uderzeniami.
Podczas korzystania z kompasu do biegów na orientację należy zwrócić uwagę na możliwość wystąpienia zakłóceń pola magnetycznego. Linie wysokiego napięcia, metalowe przedmioty, stalowe liny via ferrata czy nawet szyny kolejowe mogą negatywnie wpływać na prawidłowe funkcjonowanie kompasu. Często mamy przy sobie telefon komórkowy, odtwarzacz MP3 lub GPS. Powinny one znajdować się w odległości co najmniej 20 cm od urządzenia.

Jak korzystać z kompasu na orientację krok po kroku

Zorientowanie mapy na północ

Podstawowym warunkiem pracy z kompasem do biegów na orientację jest umiejętność dobrego posługiwania się mapą topograficzną.

Orientację mapy na północ można z grubsza wykonać w terenie bez kompasu. Mapę należy obrócić tak, aby w terenie widzieć znane punkty orientacyjne pod tym samym kątem, co na mapie.

Innymi słowy - możemy znaleźć wybitny punkt (np. szczyt) na mapie w ten sam sposób, w jaki możemy znaleźć naszą lokalizację na mapie. Z lokalizacji, w której się znajdujemy (znalezionej na mapie), kierujemy mapę tak, aby szczyt na mapie znajdował się w tej samej linii prostej (w okluzji) z rzeczywistym szczytem.

Jeśli chcemy dokładnie zorientować mapę, używamy kompasu. Jeśli konfrontujemy teren z mapą, musimy "wiedzieć, jak znaleźć się na mapie" i odczytać mapę prawidłowo zorientowaną, tj. czy północ mapy wskazuje północ.

W tym celu używamy kompasu do biegów na orientację i postępujemy w następujący sposób:

• Na urządzeniu obracamy kątomierz, aby ustawić północ "N" lub 0º.
• Wyrównaj miejsce podstawy kompasu z mapą. Umieść krawędź urządzenia na mapie tak, aby krawędź dokładnie pokrywała się z boczną krawędzią mapy (linia północ-południe N-S). Lub po prostu użyj linii północ-południe w dowolnym miejscu na mapie.
• Obracaj zarówno mapę, jak i kompas prawidłowo umieszczony na mapie, aż strzałka kompasu wskaże znak północy na kątomierzu.
• Mapa wskazuje teraz dokładnie północ.

obsługa kompasu do biegów na orientację Podstawy

Krok 1

Pomiar azymutu/namiaru na mapie

Azymut to kąt pomiędzy linią skierowaną na północ a drugą linią skierowaną na interesujące nas miejsce, mierzony zgodnie z ruchem wskazówek zegara. Jeśli idziemy pod kątem 0º, kierujemy się na północ (N), 90º na wschód (E), 180º na południe (S) i 270º na zachód (W).

(a) przy użyciu kompasu do biegów na orientację

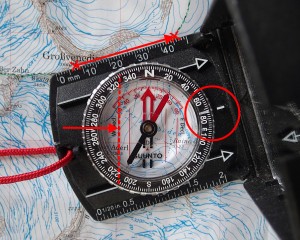

Umieść urządzenie na mapie w taki sposób, aby jego krawędź pokrywała się z linią łączącą miejsce startu z miejscem docelowym. Oznacza to, że miejsce, z którego mierzony jest namiar, musi być jak najdokładniej określone na mapie.

Następnie obróć kątomierz urządzenia, aż linie północ-południe na kątomierzu będą równoległe do tych na mapie, a północ "N" na skali obrotowej będzie wskazywać górną część mapy (północ). Następnie odczytaj kąt na skali (zmierzone 72º).

Kompas działa tylko jako kątomierz, więc nie ma znaczenia, w jakiej pozycji znajduje się mapa i gdzie wskazuje strzałka. Dla pewności szacujemy azymut z grubsza na mapie i porównujemy go z wartością zmierzoną. Pozwala to uniknąć możliwego błędu 180º.

(b) korzystanie z arkusza planowania

Aby szybciej i dokładniej wyznaczać azymut na podstawie mapy, zamiast kompasu do biegów na orientację używamy arkusza do planowania z kątomierzem.

Środek kątomierza umieszcza się dokładnie w punkcie, z którego mierzony jest azymut (musimy dokładnie zlokalizować się na mapie). Północ na folii musi wskazywać północ na mapie, a jednocześnie linie północ-południe na mapie i folii muszą być równoległe. Następnie chwytamy za nylonowy sznurek, który napinamy i celujemy dokładnie w punkt docelowy. Odczytujemy dokładny azymut na skali kątomierza (mierzony pod kątem 114º). Długi sznurek ma tę zaletę, że można zmierzyć azymut bardzo odległego lub bardzo bliskiego punktu z dużą dokładnością.

Krok 2

Przenieś azymut z mapy w teren

Przenoszenie azymutu z mapy na teren
Najpierw zmierzyliśmy niezbędny azymut na mapie za pomocą kątomierza kompasu. Nie obracaj już skali, chwyć kompas w wyciągnięte ręce na wysokości oczu i obróć go. Pozycja linii i strzałek jest obserwowana w lustrze. Obracamy tak długo, aż strzałka magnetyczna znajdzie się pomiędzy liniami wskazującymi północ. Następnie sprawdzamy zmierzony kierunek przez przyrządy kompasu w terenie i odnajdujemy wzrokiem rzeczywisty punkt, którego azymut odczytaliśmy z mapy rys.

Krok 3

Pomiar azymutu w terenie

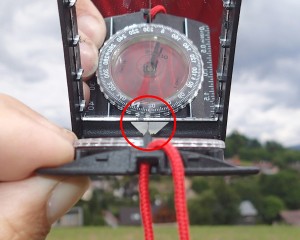

Trzymaj kompas na wysokości oczu i użyj przyrządów celowniczych, aby wycelować w cel. Obserwując strzałkę w lusterku, obróć kątomierz tak, aby północny koniec strzałki wskazywał dokładnie między "liniami północy". Jeśli tak jest, odczytaj wartość azymutu na skali. Jeśli masz celownik pryzmatyczny, postępuj jak w kroku 2 powyżej.

Krok 4

Przenieś zmierzony azymut na mapę

Korzystając z tej samej procedury, co w kroku 3, zmierz azymut wybranego celu ze znanej pozycji. W tym przypadku 290º (z Łysej Góry do Plešivec).

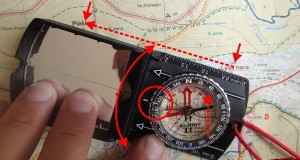

Następnie umieść kompas rogiem krawędzi w punkcie, z którego dokonujesz pomiaru i obróć cały korpus kompasu (nie kątomierz), aż linie północ-południe dla strzałki będą równoległe do tych na mapie.

Gdzieś na linii prostej, pokrywającej się z krawędzią kompasu, znajduje się zmierzony punkt w terenie. Pozostaje tylko znaleźć go na mapie, co jest tym łatwiejsze, im bardziej widoczny jest obiekt (np. szczyt górski).

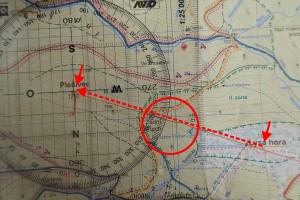

Folia do planowania jest szybsza i dokładniejsza w przenoszeniu azymutu na mapę. Umieść środek kątomierza z folii do planowania na mapie w widocznym punkcie terenu, którego azymut mierzymy (np. szczyt).

Obróć go jednak o 180º, odwrotną stroną, tak aby zachód W wskazywał w przeciwnym kierunku - do prawej krawędzi mapy. Północ (N) będzie wskazywać południe (S). Zmierzona wartość azymutu jest nanoszona na mapę za pomocą sznurka.
